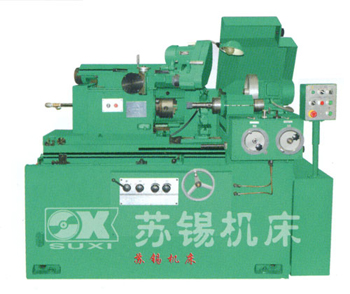

M2110C机床
M2110C机床特点
◎这种机床的进给及砂轮修整补偿,由二个传动互不干涉的机构执行,因此更换新砂轮后不必重新调整机床。进给系统具有定程磨削功能以控制工作尺寸。
◎机床设有砂轮快跳机构,因此退出砂轮进行测量或修整后,不必重新手动对刀。
◎工作台运动由液压驱动,运动速度可无极调整。
◎砂轮进给可手动或液动。
◎工作台快退设有中停装置,快退行程可按需调整,以减少磨削长短不同工作时的快进快退空程时间。
◎工作台快启动手把设有安全锁装置,不致在装卸、测量工作时因误碰手把造成工作台突然快进事故。
◎机床备有24000转/分磨贝以提高小孔磨削质量。
主要规格参数
磨削直径范围 | ф6-ф100mm |
工件旋径 | 罩内ф260mm |
罩外ф480mm | |
磨孔长度 | 170mm |
床头箱轴线回转角度 | 20° |
工件转速(r/min) | 180、250、355、600 |
砂轮转速(r/min) | 10000、18000、24000 |
砂轮每次进给量 | 0.002∽0.008mm |
砂轮总进给量 | 0.6mm |
砂轮回跳量 | 0.01-1.0mm |
工作台往复速度 | 修整速度0.1-1m/min |
工作速度1.5-6m/min | |
工作台行程 | 550mm |
机床总功率 | 3.8kw |
砂轮总功率 | 2.2kw |
工作电机功率 | 0.45/0.75kw |
液压电机功率 | 0.75kw |
加工精度 | 圆度0.003mm |
粗糙度Ra0.32mm | |
机床外形尺寸 | 2363×1260×1310mm |
机床重量 | 1600kg |
