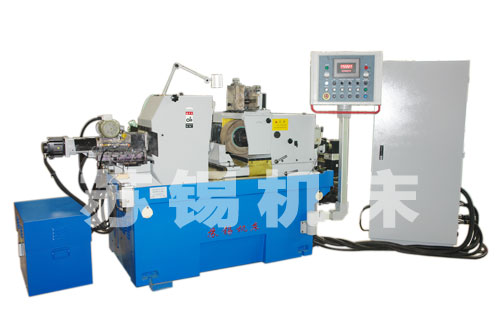

MSK80 数控高速华亿(中国)

机床配置

三菱伺服电机及驱动器(三组)
砂轮采用变频控制,达到自动恒线速度
金刚滚轮砂轮修整装置(选配)

机床特点

1、进给导轨采用软带贴塑,减少磨损,提高进给精度。
2、进给传动采用精密级滚珠丝杆和行星齿轮减速机,进给间隙较小化,传动精度更高,反应更灵敏。进给驱动由三菱伺服电机伺动,驱动平稳,定位精度高。
3、砂轮修整器同样采用伺服电机,由滚珠丝杆两轴联动,并采用V形钢导轨,保证修整平稳,磨损小,寿命长,便于调整的特点,从而保证产品的圆度及表面粗糙度要求。
4、导轮修整器采用减速电机驱动滚珠丝杆工作,稳定性更强。
5、导轮的润滑采用两只手动油泵,集中润滑,使导轨的润滑更充分,并且更有规律。
6、机床带有平动调整开关,使调整控制尺寸更方便。
7、上、下料机构(用户提供)我厂根据用户上下料机构功能要求预留I/O接口。

技术参数

磨削直径 通磨 5~80mm
切磨 5~80mm
磨削长度 通磨 180mm(砂轮宽150mm)
120mm(砂轮宽100mm)
切磨 140mm(砂轮宽150mm)
90mm(砂轮宽100mm)
砂轮规格 P600x150x305(P600x100x305选配)
导轮规格 PSA300x150x127(PS300x100x127选配)
砂轮转速 45m/s
导轮转速 0~220r/min
导轮回转角度 垂直面内 —2°~+5°
水平面内 0~+3°
砂轮与导轮中心连线至托架地面高 210mm
工作精度 圆度2um 圆柱度3um
机床总功率 19KW
机床重量 4000Kg
机床外形尺寸(长宽高) 约2600mmx1800mmx1800mm
