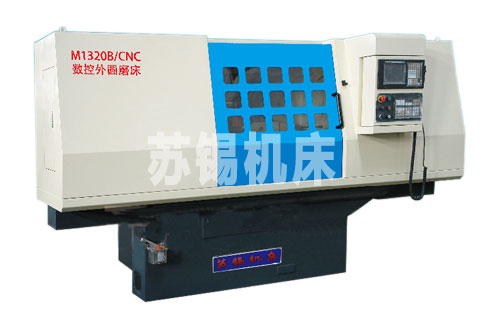

M1320B/CNC型数控外圆磨床
主要特点及性能
◇ 采用德国西门子公司的802C两轴联动数控系统,内装PLC、液晶显示。
◇ 配置自动量仪在线监测,实现封闭式自动磨削工作循环,保证很高的加工尺寸精度。
◇ 砂轮架进给和工作台移动均采用交流伺服电机通过滚珠丝杆驱动。
◇ 砂轮架工作台导轨采用贴塑导轨刚性好,以提高其抗振性及灵敏度。
◇ 头架电机采用交流变频装置,实现无级调速。
◇ 尾架套筒具有液压伸缩功能。
◇ 配置独立的电器柜、油箱、水箱。
◇ 机床配置自动定时定量润滑,确保导轨、丝杆的润滑。
◇ 机床配置全封闭防护罩壳,确保安全操作。
技术参数
磨削直径范围 | φ8-200mm |
做大磨削长度 | 520/750/1000mm |
中心距 | 520/750/1000mm |
中心高 | 125mm |
工件重量 | 50kg |
工作台纵向移动量 | 600/800/1080mm |
工作台回转角度 | -5°~+9°/-3°~+9°/-3°~+7° |
工作台手轮-转移动量 | 6mm/r |
头架主轴转速 | 60、85、230、120、170、460r/min |
头尾架锥度 | No.3 |
头架卡盘直径 | 125mm |
尾架套筒移动量 | 25mm |
砂轮架快速移动量 | 20mm |
手轮-转砂轮架移动量 | 1mm |
微调捏手转-格砂轮架移动量 | 0.00125mm |
砂轮轴转速 | 2890/1440r/min |
砂轮架移动量 | 150mm |
砂轮规格 |
φ400×(40~50)×φ203或 φ350×(25~40)×φ127mm |
电机总容量 | 5.1kw |
机床外形尺寸 | 2200(2700)×1600×1800mm |
机床重量 | 2500、2900、3100kg |
机床主要附件 | |
冷却液箱 | 1套 |
砂轮修整器 | 1套 |
砂轮平衡轴 | 1套 |
上尖 | 2件 |
桃子夹头 | 1套 |
三角皮带、多楔带、平皮带 | 各2件 |
垫铁 | 3件 |
松卸螺帽 | 1件 |
砂轮夹板 | 1套 |
内六角套筒扳手 | 1件 |
砂轮平衡架 | 1套 |
特殊附件表 | |
开式中心架 | 1套 |
闭式中心架 | 1套 |
工作精度 | |
磨削试件的精度 | 圆度 0.0015mm |
纵截面内径一致性 0.005mm | |
粗糙度 R≤0.30μm | |
卡盘上磨削短试件的精度 | 圆度 0.0025mm |
圆柱度 0.005mm | |
粗糙度 R≤0.32μm |
