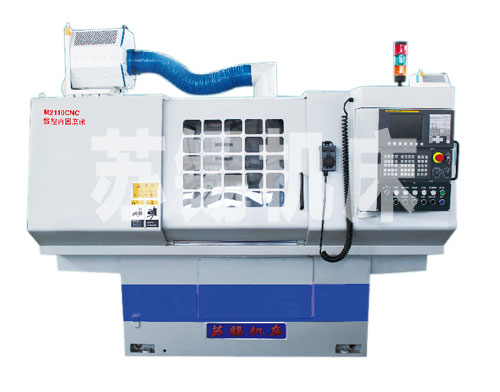

M2110/CNC数控内圆磨床
主要特点及性能
◇机床采用整体铸造床身,采用高强度低应力铸铁材料,刚性强、稳定性高。
◇机床工作台采用平面加V型贴塑滑动导轨做支承,运行平稳、刚性强、低速运动无爬行。
◇砂轮进给机构导轨均采用双V型可预加负荷十字交叉钢导轨做支承,精度高、刚性强、随动性优良。
◇采用高速大功率电动砂轮主轴,由高频静止变频器供电,耗能少、振动小、刚性强。
◇采用西门子、三菱或法那克等数控系统,两轴均由伺服电机控制,有很强的编程功能,可实现两轴联动和插补功能。
◇机床标配三爪自定心卡盘,页可选配多种专用夹具,用于批量生产。
技术参数
磨削孔径 | 15-100mm |
磨削深度 | 150mm |
工件旋径 | 280mm |
工作台行程 | 500mm |
砂轮架行程 | 180mm |
进给分辨率 | 0.001mm |
工件转速范围 | 100-800r/min |
砂轮转速范围 | 15000-51000r/min |
机床总功率 | 25kW |
机床外形尺寸 | 2700×1500×1750mm |
机床总重量 | 约3000kg |
内孔圆度 | 0.003mm |
内孔圆柱度 | 0.004mm |
内孔粗糙度 | Ra0.63μm |
