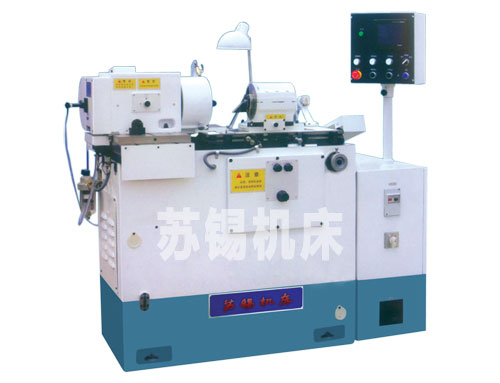

M215A/CNC型数控内圆磨床
该机床主要用于小型零件的内孔磨削。主要适用于汽车、缝纫机、摩托车连杆及小型齿轮零件的内孔加工。
主要特点及性能
◇ 机床车身采用浇注体,结构紧凑,变形小。
◇ 机床导轨采用十字交叉式滚柱钢导轨,刚性强,滑动性能好。
◇ 机床进给系统采用日本三菱伺服或施奈德系统控制,进给精度高。
◇ 机床进给丝杆采用高精度滚珠丝杆。
◇ 机床参数的设置、调整,采用触摸屏形式,可实现人机对话。
◇ 磨具的往复运动由液压控制,能实现无级调速。
技术参数
机床磨削孔径 | φ3-φ50mm |
机床磨削深度 | 80mm |
机床工件旋径 | 罩内(within hood)φ180 |
罩外(within hood)φ220 | |
工件转速 | 280,400,500,800r/min |
砂轮转速 | 16000-24000r/min |
48000-60000r/min | |
电动磨头功率 | 4kW 2kW |
机床总功率 | ≈10kW |
机床外形尺寸 | 1580×1450×1600mm |
机床重量 | 2500kg |
内孔圆度 | 2μm |
内孔圆柱度 | 3μm |
内孔粗糙度 | Ra0.63μm |
内孔尺寸分散 | 0.015mm |
