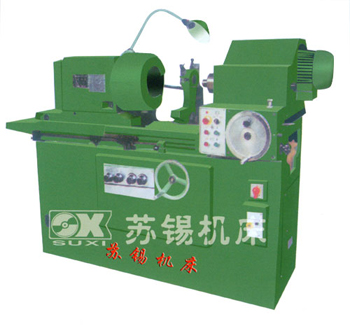

M2110A机床
M2110A机床特点
◎机床可磨削孔径为6-100毫米,深度为150毫米的圆柱孔,适用于单件小批量生产。
◎机床床头轴线回转角度为200。
◎机床工作台速度由液压无级传动,快进快退工作和修整能自动换速。
◎砂轮微量横向进给有手动、液压两种。液动进给时工作台的每一往复行程,砂轮自动进给一次,砂轮修整动作由手把操纵。
◎机床砂轮轴转速为24000转/分,以提高磨削小孔时的质量。
◎用户特殊订货,可改装电主轴变频调速以磨削小直径内孔。
主要规格参数
磨削直径 | ф6-ф100mm |
磨孔深度 | ф6时6mm ф100时150mm |
工件旋径 | 罩内ф270mm |
罩外ф480mm | |
工件长度 | ∽200mm |
工作台行程 | 550mm |
床头箱主轴中心至床身底面距离 | 1060mm |
床头箱轴线回转角度 | 20° |
工件转速 | 200、300、400、600(r/min) |
工作台运动速度 | 修整速度0.1-1m/min |
磨削速度1.5-6m/min | |
速度 8 | |
手轮每转工作台移动量 | 5.56mm |
砂轮进给刻度值 | 每格0.005mm 每转1.25mm |
工作精度 | 圆度0.003mm |
圆柱度0.005mm | |
粗糙度Ra0.32mm | |
机床总功率 | 3.8kw |
机床外形尺寸 | 1850×1130×1290mm |
机床重量 | 1520kg |
